Detalhes do Produto
Os cabos RS485 / Modbus 120 Ω são cabos de comunicação projetados para garantir transmissão de dados confiável e estável em sistemas de automação industrial que utilizam o padrão de comunicação Modbus sobre RS485 — um dos protocolos mais difundidos na automação fabril.
A combinação do padrão físico RS485 com o protocolo Modbus proporciona uma rede serial robusta, capaz de conectar vários dispositivos como CLPs, sensores, painéis de controle, inversores e módulos remotos em uma mesma linha de comunicação.
Projetado com impedância característica de 120 ohms, este cabo é ideal para sistemas industriais que utilizam comunicação diferencial, reduzindo reflexões e perdas de sinal ao longo da rede.
APLICAÇÕES CABO RS485/MODBUS:
- Redes de comunicação Modbus RTU em RS485
- Integração de controladores lógicos programáveis (CLPs)
- Comunicação entre sensores e atuadores digitais
- Supervisão e aquisição de dados em sistemas industriais
- Automação de processos fabris
- Instalações de painel e infraestrutura de controle
O uso de cabos específicos para Modbus RS485 é essencial para garantir estabilidade e integridade dos sinais mesmo em ambientes industriais com ruído elétrico.

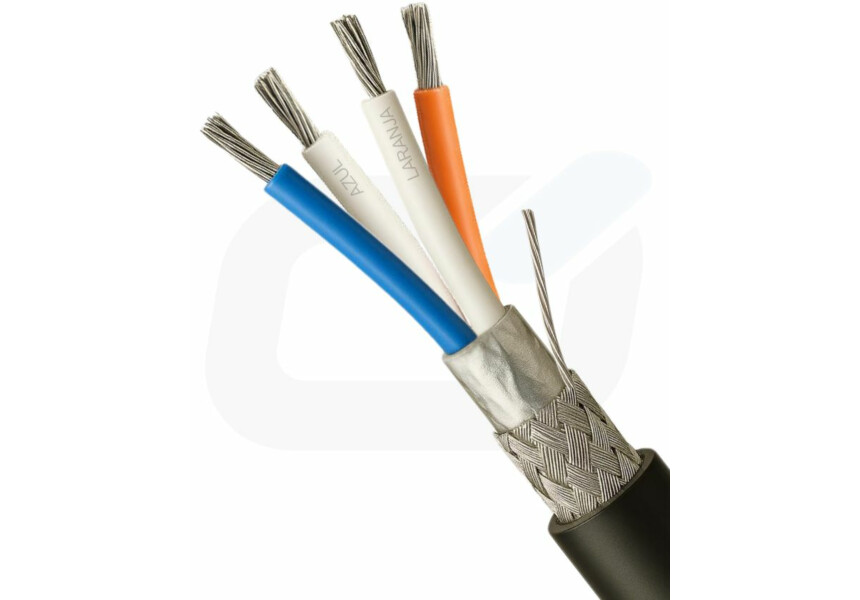

CARACTERÍSTICAS DE CONSTRUÇÃO:
CONDUTORES: Cobre eletrolítico mole, nu, 22AWG – 0,34mm² (classe 2).
ISOLAÇÃO/ MATERIAL: Polietileno Termoplástico Expanso (PEC).
CORES DAS VEIAS: Branco/Azul + Laranja/Branco (2 Pares) - Identificação do par por escrita na via branca.
PASSO DE TORÇÃO DO PAR: Máximo 50mm.
BLINDAGEM (COLETIVA): Fita alumínio/ poliéster + tranças de fios de cobre estanhado + condutor dreno estanhado (22AWG) em contato com a face aluminizada da fita, com cobertura mínima de 65%.
COBERTURA: Policloreto de vinila na cor Preta PVC/ ST1 (70ºC) , Isento de Metais Pesados, Anti-Chamas e com aditivo Anti-UV.
Por que usar Cabo RS485 / Modbus?
- Comunicação robusta em ambientes industriais
RS485 com Modbus é um dos padrões mais confiáveis para comunicação serial em automação industrial, suportando distâncias maiores e operação estável em ambientes com interferência elétrica.
- Baixa taxa de erro e interferência
A combinação de par trançado e blindagem reduz ruídos e reflexos, mantendo o sinal de dados mais íntegro.
- Compatível com múltiplos dispositivos
Permite conectar diversos nós (dispositivos) em um mesmo barramento de comunicação, simplificando o cabeamento e a rede.
- Ideal para aplicações Modbus RTU
O protocolo Modbus, amplamente utilizado, foi projetado para operar sobre a camada física RS485, tornando esse cabo essencial para sistemas distribuídos.
⚠️ Importante: Imagens meramente ilustrativas. Recomendamos sempre verificar na descrição do produto o número de vias, bitola dos condutores e demais especificações técnicas antes da compra.
