Detalhes do Produto
O Cabo PROFIBUS DP é desenvolvido para redes de automação industrial que utilizam o protocolo PROFIBUS DP (Decentralized Peripherals ou Perféricos Descentralizados), amplamente aplicado na comunicação entre CLPs, inversores de frequência, IHMs, módulos de I/O e dispositivos de campo.
O modelo de Cabo PROFIBUS DP permite comunicação de alta velocidade e baixa latência, sendo ideal para controle de máquinas e processos industriais discretos.
Para garantir estabilidade da rede, o cabo deve possuir impedância controlada, baixa capacitância e blindagem eficiente, características fundamentais para manter a integridade do sinal em ambientes industriais com alto nível de interferência.
Indicado para:
-
Redes industriais baseadas em PROFIBUS DP
-
Interligação entre CLPs e módulos remotos
-
Comunicação com inversores de frequência
-
Sistemas de automação de máquinas
-
Linhas de produção automatizadas
-
Comunicação entre dispositivos descentralizados
É amplamente utilizado em indústrias automotivas, alimentícias, farmacêuticas, metalúrgicas e em sistemas industriais de alta performance.

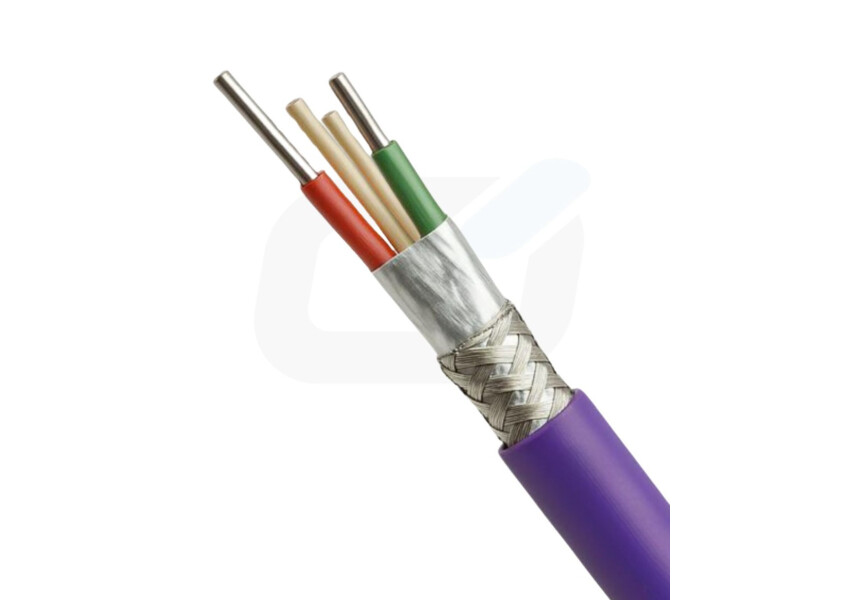

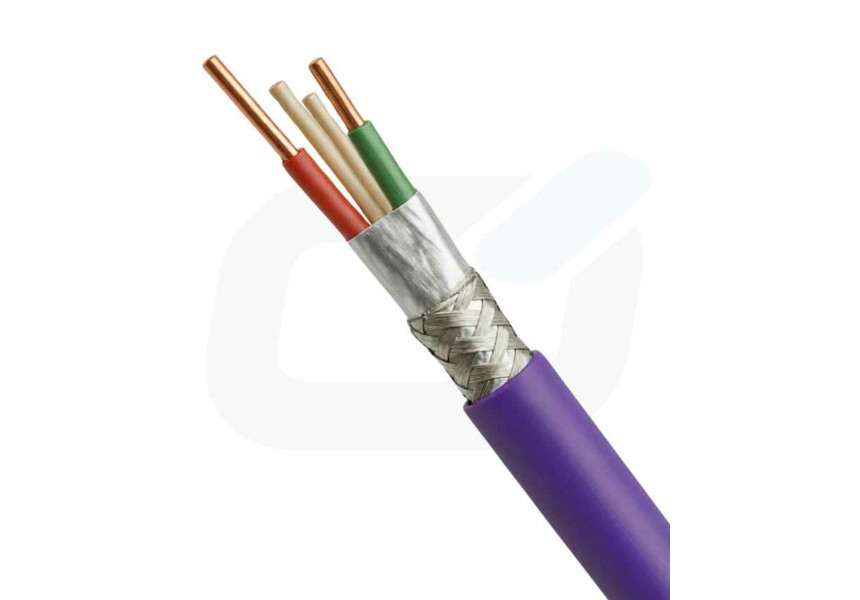

CARACTERÍSTICAS DE CONSTRUÇÃO:
Condutores: Fio sólido de cobre estanhado 22AWG (classe de encordoamento 1).
Isolação: Polietileno expandido.
Identificação dos Condutores: Verde e Vermelho.
Impedância: 150 Ω (padrão PROFIBUS DP)
Separador: Fita não higroscópica.
Blindagem: Fita de poliéster aluminizada e trança de fios de cobre estanhado.
Cobertura: Policloreto de Vinila - PVC 70ºC (Lilás)
Diâmetro Externo Nominal: 8,00 mm (aproximado)
A impedância de 150 Ω é fundamental para evitar reflexões e garantir estabilidade na comunicação em redes industriais.
NORMAS APLICÁVEIS:
NBR NM 280: Condutores de cabos isolados.
IEC 61158-2: Industrial communication networks – Fieldbus
specifications – Part 2: Physical layer specification and service definition.
NBR NM IEC 60811-1-1: Métodos de ensaio comum para
materias de isolação e de cobertura de cabos elétricos (medição
de espessuras e dimensões externas).
NBR NM IEC 60332-3-23, categoria B: Ensaio de propagação vertical da chama.
⚠️ Importante: Imagens meramente ilustrativas. Recomendamos sempre verificar na descrição do produto o número de vias, bitola dos condutores e demais especificações técnicas antes da compra.
